对流传热为什么离不开实验？
对流传热由 Navier–Stokes 方程 + 能量方程 耦合描述，只有极少数理想情形（层流充分发展、简单几何）可解析求解；真实工程中几何复杂、湍流、变物性使纯理论几乎无解。
工程上用 「量纲分析 + 相似理论」 把复杂问题降维，再用实验标定经验关联式：
强制对流： Nu = C·Rem·Prn
自然对流： Nu = C·(Gr·Pr)m = C·Ram
自然对流： Nu = C·(Gr·Pr)m = C·Ram
核心：不求逐点温度场，只求特征数之间的关系。只要满足相似，小模型可预测大设备——这就是实验研究法的高明之处。
量纲分析 → 特征数（Buckingham π 定理）
管内强制对流，对流换热系数 h 受这些量影响：
h = f ( u , L , λ , μ , ρ , cp )
7 个物理量、4 个基本量纲（M, L, T, Θ）→ 可组成 7 − 4 = 3 个无量纲 π 项：
π₁ = hL/λ = Nu（输出）
π₂ = uLρ/μ = Re
π₃ = μcp/λ = Pr
π₂ = uLρ/μ = Re
π₃ = μcp/λ = Pr
⇒ 实验目标被锁定：测量不同工况下的 Nu、Re、Pr，拟合 C、m、n。
几何相似
模型与原型对应尺寸成比例、角度相同。实验中即试件形状、长径比固定且可标定。
运动 / 动力相似
流场速度分布相似、主导力之比相同。实验中即 Re 落在同一范围（自然对流则是 Gr/Ra）。
热相似
温度场相似、热边界条件一致。实验中即 Pr 相近、壁面恒热流/恒壁温边界明确。
特征数一览
Re = uL/ν 惯性力 / 黏性力
Pr = ν/a 动量扩散 / 热扩散
Nu = hL/λ 对流 / 导热（实验输出）
Gr = gβΔTL³/ν² 浮升力 / 黏性力
Ra = Gr·Pr 无量纲浮升力
关键：Nu 是"输出"（由测得的 h 反算）；Re / Pr（强制）或 Gr / Ra（自然）是"输入/控制量"。实验=扫自变量、描 Nu 响应。
实验要采集哪些物理量？
- h = Q/(A·ΔT) → 需 加热功率 Q、换热面积 A、壁温 Tw、流体温度 Tf。
- Nu = hL/λ → 需特征长度 L、导热系数 λ（由 Tf 查物性）。
- Re = uL/ν → 需测 流速 u、ν（由 Tf 查物性）。
- Gr/Ra → 需 ΔT=Tw−Tf、L、ν,β（由 Tf 查物性）。无需 u。
- Pr ≈ 0.7（空气）→ 由 Tf 查物性表。
📚 知识补充与易错点
📘 知识补充4 条
- 物性取值温度：关联式中的 λ、ν、a、β、Pr 应在膜温 Tf=(Tw+T∞)/2 下查取。
- 内部流动 vs 外部流动：管内（内部）特征长度取直径 d；外掠平板/圆柱（外部）取板长 L 或圆柱外径 d，二者关联式不同——所以实验要先定几何类型。
- 入口段：管内流动有水力/热入口段 xhd≈0.05Re·d、xtd≈0.05Re·Pr·d；只有 L/d 足够大（≥10，常用≥50）才属充分发展，可用 Dittus–Boelter。
- 更精确关联式：Dittus–Boelter 之外还有 Gnielinski 式（精度更高、覆盖更广 Re）；外掠圆柱常用 Hilpert Nu=C·Rem·Pr1/3，C、m 随 Re 区段查表——这正是实验要测的未知量。
⚠️ 易错点1 条
- 自然对流不要送风：强制送风会引入 Re、破坏浮升力主导的相似（Gr 准则失效），等于换了问题。
设计一套对流传热实验系统的 6 步法
1
定对象与关联式
明确强制/自然对流、何种几何（管、平板、圆柱），写出目标式 Nu=f(Re,Pr) 或 Nu=f(Gr,Pr)。
明确强制/自然对流、何种几何（管、平板、圆柱），写出目标式 Nu=f(Re,Pr) 或 Nu=f(Gr,Pr)。
2
锁主导特征数
强制对流抓 Re、Pr；自然对流抓 Gr/Ra、Pr。它们决定要控制的工况范围。
强制对流抓 Re、Pr；自然对流抓 Gr/Ra、Pr。它们决定要控制的工况范围。
3
反推待测物理量
由 h=Q/(AΔT) 与 Nu=hL/λ 反推：必须测 Q、Tw、Tf、(强制还需)u，并已知 A、L。
由 h=Q/(AΔT) 与 Nu=hL/λ 反推：必须测 Q、Tw、Tf、(强制还需)u，并已知 A、L。
4
按功能选部件
加热试件(A,L,Tw) + 电源功率计(Q) + 热电偶(Tw,Tf) + 流量计(u) + 风机(流动) + 风道(约束流场)。
加热试件(A,L,Tw) + 电源功率计(Q) + 热电偶(Tw,Tf) + 流量计(u) + 风机(流动) + 风道(约束流场)。
5
几何相似 & 工况规划
固定试件形状/长径比；规划 Re（或 Ra）扫描范围与点数，避开转捩突变、保证落入关联式适用范围。
固定试件形状/长径比；规划 Re（或 Ra）扫描范围与点数，避开转捩突变、保证落入关联式适用范围。
6
数据拟合关联式
至少 3 组工况测得 (Nu,Re,Pr)，在双对数坐标下回归 C、m、n，并与经典式比对验证。
至少 3 组工况测得 (Nu,Re,Pr)，在双对数坐标下回归 C、m、n，并与经典式比对验证。
💡 思维转变：不要想着"测量温度场"，而是想着"为每一个特征数找到供货的仪器"，并通过多次工况测量拟合出关联式。特征数就是实验的采购清单。
🧭 四类对流场景的工程任务案例
每个案例对应一种可测、可拟合的对流传热模型：先识别流动与边界条件，再选择关联式和实验测量量。

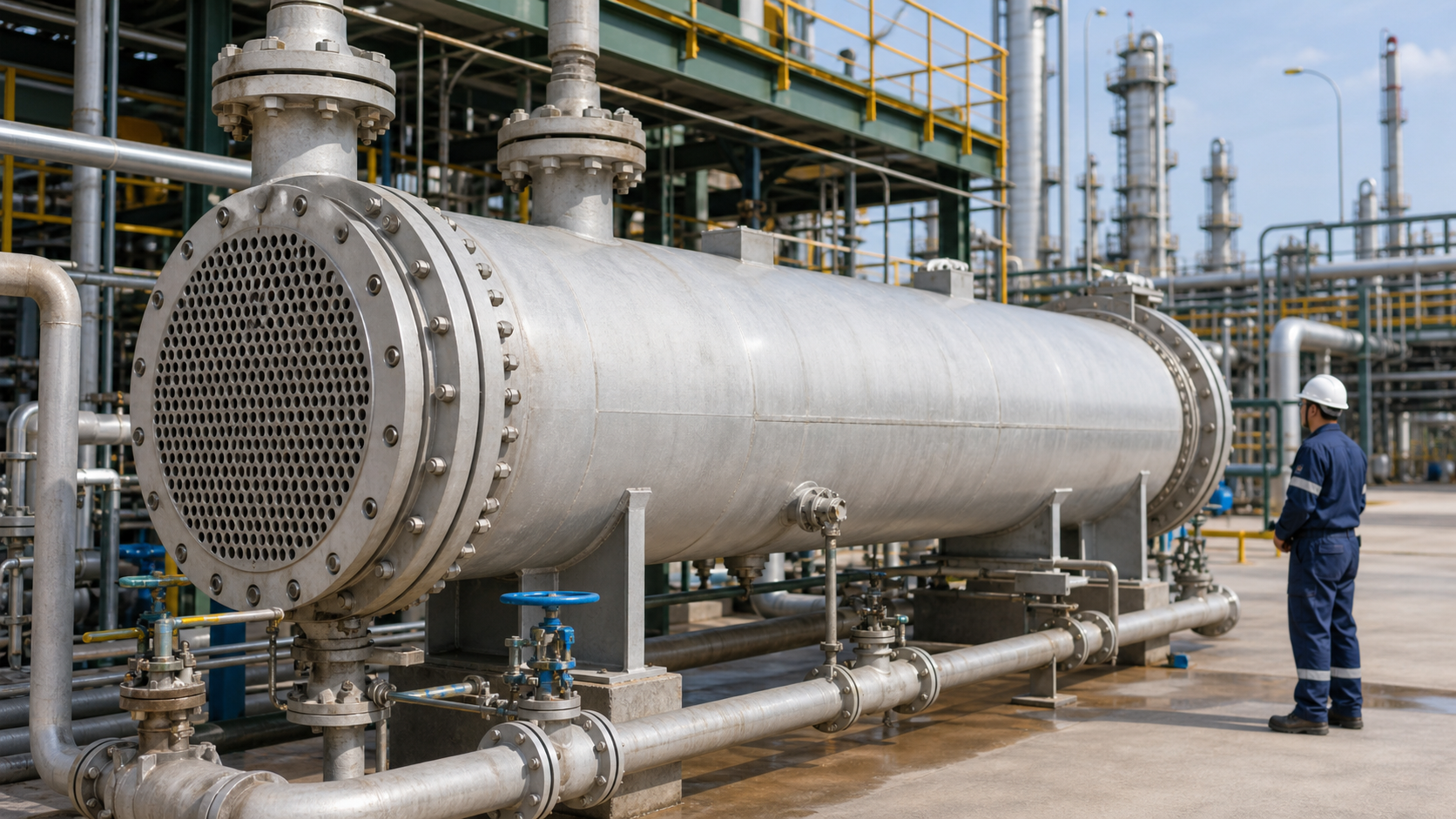

🌀 管内强制对流｜炼油厂管壳式换热器管程
设计决策：控制原油管程流速，使 Re 落在湍流适用范围，以提升 Nu 和换热量。
失效风险：流速不足会使出口温度偏离，影响后续蒸馏能耗。

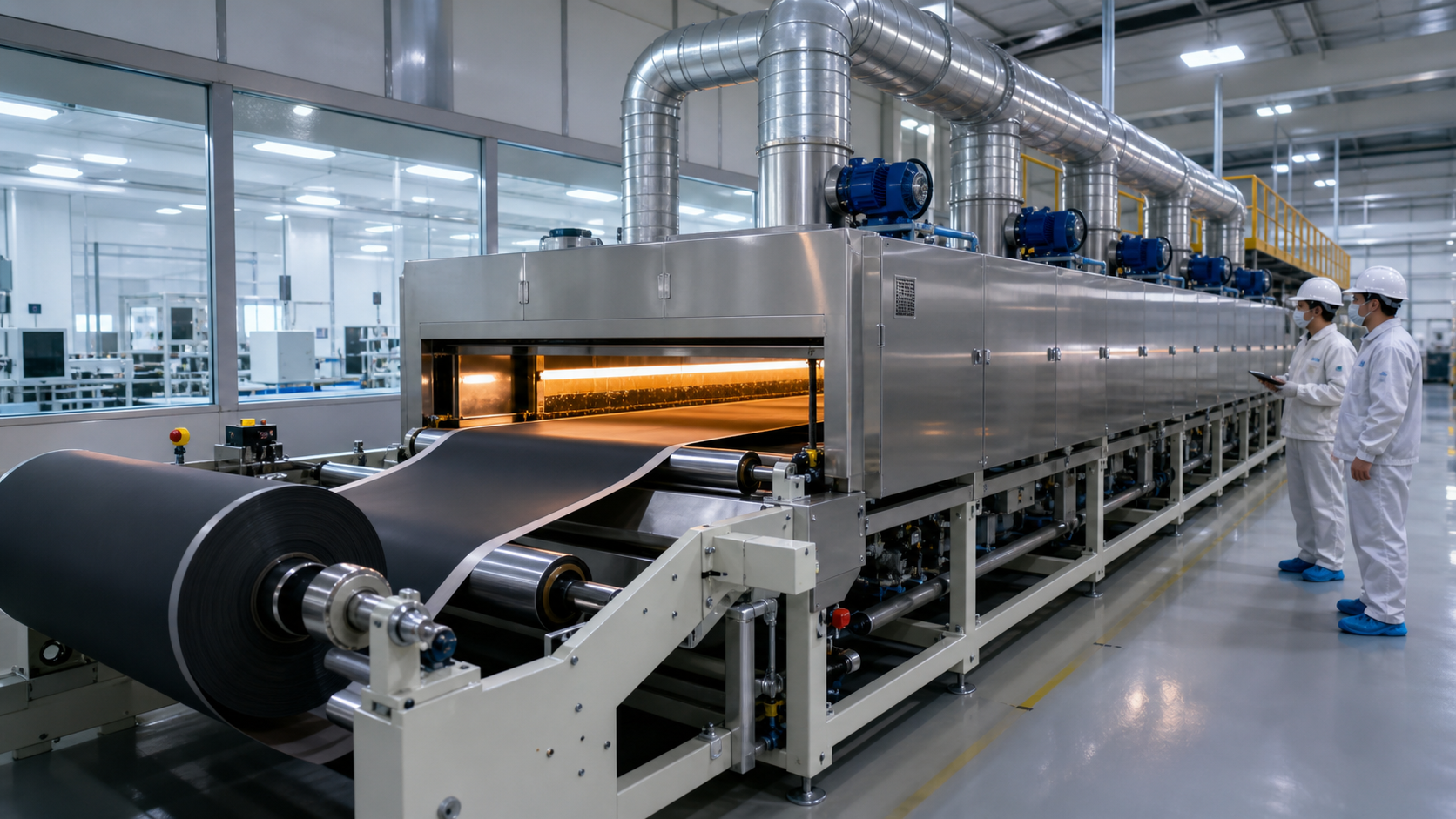

📏 外掠平板｜锂电池极片烘干线
设计决策：控制平行来流速度和板长 ReL，获得均匀的干燥换热。
失效风险：过早转捩会导致干燥不均和涂层质量波动。

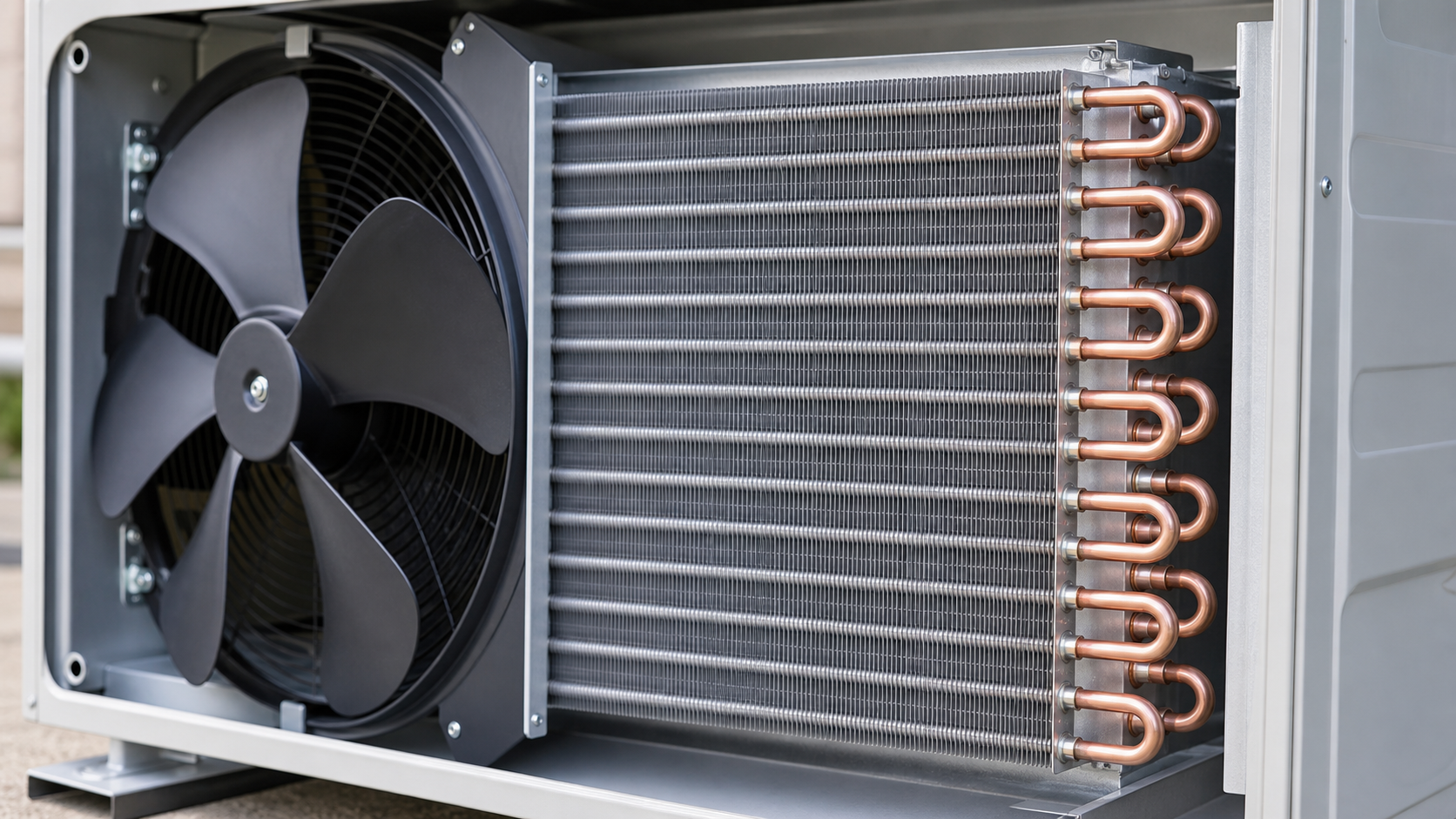

🔘 横掠圆柱｜空调翅片圆管管束
设计决策：用 Hilpert 关联式匹配风机来流与管束换热能力。
失效风险：选错 Re 区段会使冷凝器能力估计偏差、制冷效率下降。

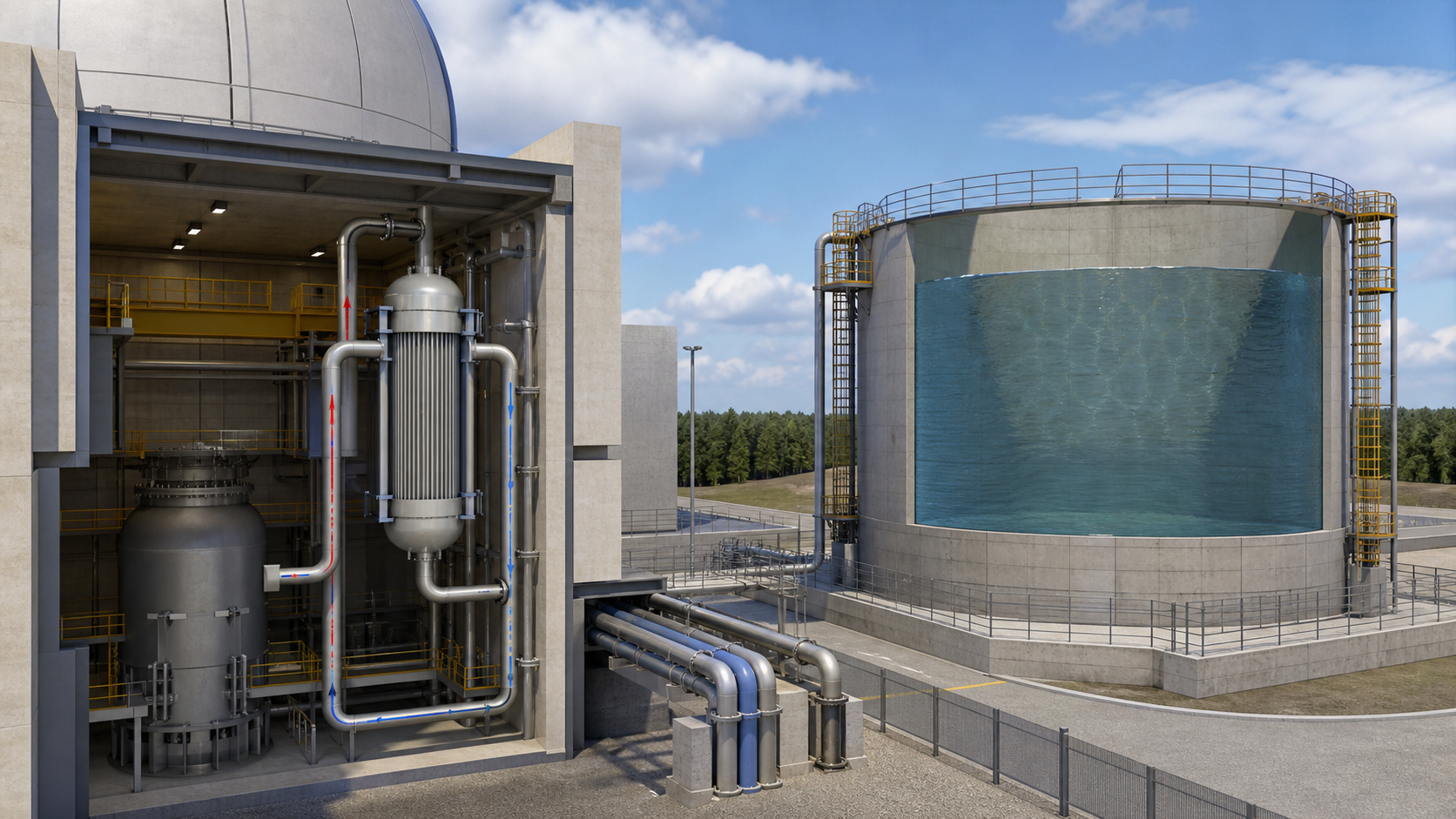

🌡️ 自然对流｜核电非能动余热排出
设计决策：利用温差和特征长度形成足够 Ra，无需外部风机。
失效风险：误引入强制风会改变相似准则，不能代表非能动安全工况。
得分 0 / 16
☆☆☆
先选一个研究场景，再搭建实验台并设置工况。
🎮 玩法
- 选场景：先选一种研究场景——管内 / 外掠平板 / 横掠圆柱（强制对流，用 Re·Pr）或大空间自然对流（用 Ra，不能送风）。不同场景对应不同的关联式与可用部件，先看清楚你要研究什么。
- 搭系统：左侧部件库会出现「必需件」和看似相关的「干扰件」。把真正需要的部件拖/点进实验台；多放干扰件会降低搭建精准度。右侧实时校验核心能力并给出"特征数供货诊断"——缺哪件仪器，就有一个特征数算不出来。自然对流若误放鼓风机/流量计会被标红拦截。
- 设工况、逐点测：用参数滑块改变流速（强制对流）或温差 / 长度（自然对流）。每次点「测一个点」得到一个 (Nu,Re) 或 (Nu,Ra) 实测点，并在"测试结果输出"表格中显示该点的全部工况与结果值。若参数超出适用区间，该点会标黄警告且不能用于拟合。
- 有效点拟合：至少 3 个落在适用区间内的有效点，才能点击「拟合关联式」。拟合后对照理论斜率；R² 越高、点越集中，得分越高。
- 闯关任务：完成"选对场景 → 精准搭建 → 3 个有效点 → 高质量拟合 → 测验全对"五道关卡，可解锁称号与星级。系统会记录你的每一次尝试，鼓励用最少测试次数拿到最高评价。
